自動隨形太赫茲無損檢測系統可以對復 雜曲面的物體成像，例如航天隔熱層，飛機、發動機涂層，天線罩、整流罩、管材等，利用六軸機械臂6自由度均可調的特點，將太赫茲探頭安裝在機械臂執行末端，通過 離線編程、在線示教等方式實現隨形檢測， 在對被測物進行掃描成像時，確保太赫茲光 路的中心軸始終與檢測點垂直、且被測樣品 表面(或內部某一反射面)始終處于太赫茲 探頭的焦點位置，這樣就可以保證經過被測 物反射回的太赫茲波都能被探頭接收，保證了檢測精度。

六軸機械臂實現隨形掃描成像；

執行末端搭載正入射太赫茲集成探頭或小角度離軸反射太赫茲鏡頭，實現大景深成像；

在線示教與離線編程的路徑規劃方式，可以對任意形狀的樣品進行無損檢測；

逐點成像，圖譜合一，可以獲得多個維度的樣品信息；

小型化六軸機械臂，便于各種場所的安裝。

QT-NDT1000 自動隨形太赫茲無損檢測系統 - 操作示例視頻

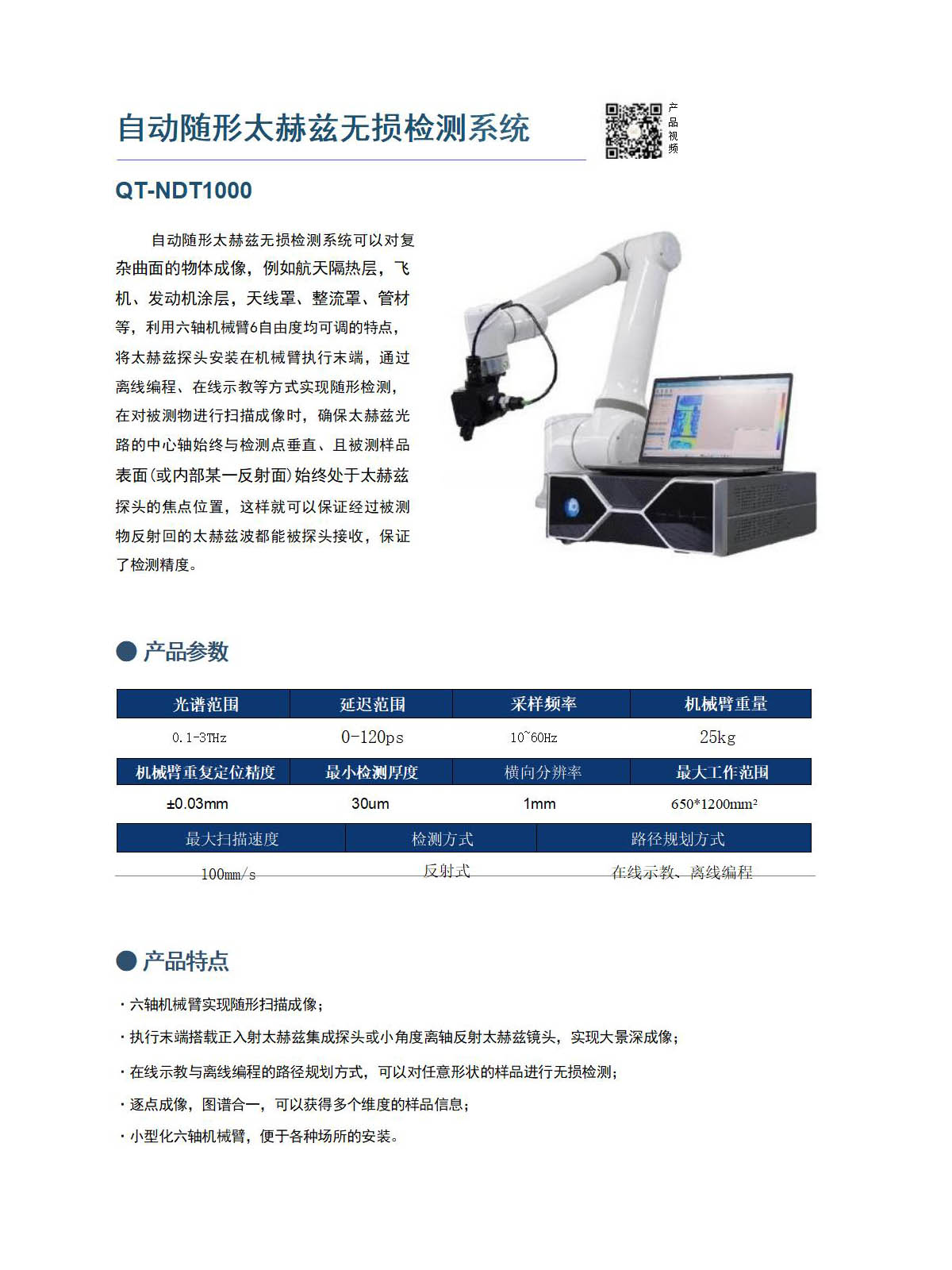

QT-NDT1000 自動隨形太赫茲無損檢測系統
